Полиуретановый герметик

Мастики «РЕАТИКС»

Мастики «Реатикс» представляют собой однокомпонентные отверждающиеся эластичные полиуретановые составы (полиуретановые герметики) для герметизации и уплотнения стыков и швов различных конструкций в строительстве и промышленности.

Основные области применения

• Стыки сборных элементов ограждающих конструкций зданий и сооружений (подвижные межпанельные и межблочные швы, оконные и дверные наружные и внутренние стыки)
• Температурные (деформационные) швы в бетонных полах и других конструкциях
• Места проходок труб и воздуховодов через стены и кровли
• Стыки, фальцы, отливы, воронки и места сопряжения кровель
• Места монтажа санитарно-технических изделий, канализационных труб, сливов в бассейнах
• Укладка и герметизация швов керамической плитки
• Заделка разного рода трещин, пустот и щелей.

Прочие области применения полиуретановых герметиков

• Судостроение
• Автомобилестроение
• Производство стеклопакетов
• Производство холодильного оборудования и кондиционеров

Особенности и преимущества

• Полиуретановые герметики удобны в применении: поставляются в готовом к употреблению виде и вулканизируются (отверждаются, полимеризуются) под воздействием естественной влажности окружающего воздуха
• Обладают хорошей удобоукладываемостью (легко наносятся) в интервале температур от минус 10 до плюс 40°С при высоком сопротивлении текучести (способности удерживаться в стыке без стекания сразу после нанесения)
• Подходят как для внутренних, так и для наружных работ
• Сохраняют стабильные физико-механические, изолирующие и адгезионные свойства в интервале эксплуатационных температур от минус 60 до плюс 70°С
• Обладают высокой адгезией к большинству строительных материалов (бетон, дерево, кирпич, сталь, стекло, пластики) и, как правило, не нуждаются в применении грунтовок для обеспечения необходимой прочности связи с основанием
• Не содержат растворителей и имеют нулевую усадку при вулканизации
• Полиуретановые герметики не токсичны, без запаха
• Не вызывают коррозии металлов
• Устойчивы к воздействию атмосферы и микроорганизмов
• Ремонтопригодны благодаря отличной самоадгезии
• Могут поставляться в широкой гамме цветов либо окрашиваться после полимеризации на месте применения обычными фасадными красками, например акриловыми или виниловыми на водной основе.

Мастика «Реатикс-20», отличающаяся высокой эластичностью (низким модулем упругости), рекомендуется для применения на швах с высокой деформативностью, например для герметизации подвижных фасадных межпанельных швов. Величина допустимой деформации в стыке не менее 25%.

Для уплотнения деформационных швов в полах, предъявляющих повышенные требования по прочности и твердости, стойкости герметизирующего состава к истиранию, проколу, раздиру, предпочтительна более высокомодульная мастика «Реатикс-40». Эти же качества дают ей преимущества при необходимости решения сразу двух взаимосвязанных задач — герметизации и конструкционного склеивания в производстве контейнеров, изотермических фургонов и холодильных камер, строительстве и ремонте судов, изготовлении стеклопакетов.

Рекомендации по применению полиуретановых герметиков

Мастики «Реатикс» (полиуретановый герметик) поставляются в виде тиксотропной (пастообразной) массы в герметичных жестяных ведрах массой нетто от 3 до 12 кг для нанесения с помощью шпателя или в мягких фолиевых тубах (колбасках) объемом 600 мл и картриджах объемом 310 мл для нанесения с помощью строительных шприцов-пистолетов. Мастики хранятся в оригинальной заводской упаковке при температуре не выше 30°С. Гарантийный срок хранения 6 месяцев со дня изготовления.

Для качественной герметизации швов мастиками «Реатикс» должны соблюдаться общие правила подготовки оснований. Адгезивные поверхности швов должны быть свободными от старых слабо держащихся герметизирующих составов, пыли, масел, льда, снега и влаги. Допускается небольшая остаточная влажность субстрата, но при наличии видимой капельной влаги необходимо ее удаление путем протирки ветошью или сушки горячей воздушной струей.

Предварительного грунтования, как правило, не требуется, но перед нанесением мастик на очень пористые поверхности и при герметизации особо нагруженных швов необходимо использовать специальный грунтовочный состав ПОРОПРАЙМ или аналогичный по свойствам и назначению для упрочнения зоны контакта и улучшения адгезии мастики к основанию. Мастики «Реатикс» обладают ограниченной агезией к оцинкованной стали, поэтому перед нанесением рекомендуется обработка поверхности составом РЕАБОНД

Оптимальными условиями для проведения герметизации швов являются: температура окружающей среды от +5 до +35°С при отсутствии атмосферных осадков. Допускается проведение работ и в холодное время года, но при температуре окружающей среды не ниже минус 10°С. Кроме того, для обеспечения необходимой удобоукладываемости мастик их собственная температура должна быть не ниже +5°С. Следует также учитывать, что на холоду вулканизация мастик происходит значительно медленнее и может не происходить совсем до тех пор, пока температура вновь не поднимется до указанной нормы.

Если это требуется по технологии, для регулирования глубины шва, экономии герметика, предотвращения трехсторонней адгезии.и теплоизоляции в шов укладывают уплотнительный жгут (бутовочный шнур) из вспененного полиэтилена «Вилатерм» диаметром на 20-30% больше ширины шва, с учетом предоставления свободного пространства 3-5 мм под дальнейшее заполнение герметиком. При малой глубине шва вместо жгута используют полосу полиэтиленовой плёнки. Затем приступают к нанесению мастики с помощью пистолета или шпателя, формируя требуемый профиль и сразу удаляя излишки мастики. Толщина герметика должна составлять не менее 3 мм, а ширина стыка герметика и конструктивных элементов – не менее 20 мм.

В течение 1,5-3 ч после нанесения необходимо предохранять мастику от воздействия воды (осадков). По завершении вулканизации (24-48 ч) герметик может быть покрашен различными красками, но рекомендуется провести предварительный тест на их совместимость.

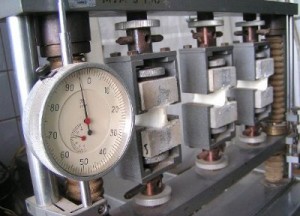

Свойства мастик «Реатикс»

Свойства вулканизированных герметиков

Сертификаты, технические заключения
(подробнее в разделе Документы)

Соответствие мастик «Реатикс» требованиям экологической безопасности подтверждено санитарно-эпидемиологическим заключением

Соответствие мастик «Реатикс» требованиям нормативных документов (ГОСТ 25621-83 «Материалы и изделия полимерные строительные герметизирующие и уплотняющие» в системе сертификации ГОСТ Р Госстандарта России подтверждено сертификатом соответствия ТУ5772-006-89779157-2010 «Мастики «Реатикс»
